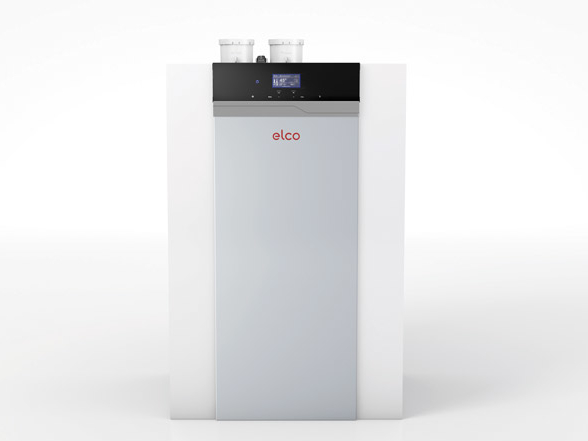

TRIGON® L PLUS (напольный)

TRIGON® L PLUS (напольный)

TRIGON® L PLUS – это один из самых легких и компактных напольных котлов в своем классе. Эти котлы могут работать в каскаде с монтажом в ряд (доступна специальная рама) или спина к спине, что обеспечивает гибкость при установке. Суммарная мощность каскада может достигать 1,6 МВт.

Ключевые особенности

  • Мощность 60-200 кВт
  • Компактные размеры и легкий вес
  • Высочайшая эффективность
  • Низкий уровень выбросов
  • Разборная конструкция котла
  • Новая система управления
  • До 8 котлов в каскад
  • Теплообменник из нержавеющей стали

Встроенное резервирование

Благодаря конструкции с двумя теплообменными блоками TRIGON® L PLUS обладает внутренним резервированием – имеет каскадную систему внутри одного котла. Теплообменные блоки могут работать независимо друг от друга, это значительно снижает риск того, что система останется без тепла.

Простота монтажа

Так как многие основные компоненты, такие как насос и обратный клапан, уже встроены в котел, то существенно снижаются затраты и время на монтаж, а также занимаемое установкой место. Благодаря новому интерфейсу HMI и обширному ассортименту аксессуаров, снижается сложность монтажа и ввода в эксплуатацию. С нашими комплектами для одиночной установки гидравлический разделитель или теплообменник можно разместить прямо за котлом для экономии места.

Износостойкий и прочный теплообменник из нержавеющей стали

Сочетая материалы высочайшего качества и модернизированную конструкцию теплообменника, основанную на 30 летнем опыте с теплообменником OSS, THISION® L PLUS обеспечивает потрясающую эффективность на всем сроке службы, при этом не требуя частого технического обслуживания. Конструкция теплообменника с гладкими трубами специально разработана для прямой передачи тепла, а благодаря горению с опрокинутым факелом снижается риск засорения теплообменника.

Видео


Скачать файлы документации


Технические характеристики

Модель 60 70 100 120 140
Номинальная тепловая мощность 80/60°C макс./мин. кВт 56,9/14,7 65,4/14,6 90,2/18,1 110,8/14,7 130,5/14,6
Номинальная тепловая мощность 40/30°C макс./мин. кВт 62,6/16,1 72,0/16,1 99,0/19,9 122,2/16,2 142,4/16
Объем воды в котле л 9.3 9.3 13.9 16.8 16.8
Давление воды макс./мин. бар 6,0/0,7 6,0/0,7 6,0/0,7 6,0/0,7 6,0/0,7
Эффективность при 80/60ºC макс/мин % 98,20/98,53 98,00/98,33 97,70/97,91 98,20/98,53 98,00/98,33
Эффективность при 40/30ºC макс/мин % 108,10/108,50 107,95/108,35 107,30/107,60 108,30/108,70 106,90/107,30
Среднегодовая эффективность (NNG 75/60ºC) % 107,30 107,90 106,00 107,00 107,20
Среднегодовая эффективность (NNG 40/30ºC) % 110,80 110,60 111,40 111,00 110,70
Максимальная рабочая температура ºC 90 90 90 90 90
Максимальный перепад температуры теплоносителя ºC 30 30 30 30 30
Номинальное давление природного газа G25 мбар 25 25 25 25 25
Номинальное давление природного газа G20 мбар 20 20 20 20 20
Номинальное давление СУГ мбар 30/50 30/50 30/50 30/50 30/50
Масса пустого котла кг. 73 73 80 127 127
Размеры Ш х Г х В мм 530x595x1050 530x595x1050 530x675x1050 690x595x1050 690x595x1050
Уровень звуковой мощности LWA (внутри) дБ 62 65 60 67 70
Максимальный уровень выбросов NOx мг/кВт-ч 37,6 39,3 38,3 43,8 45,1
Максимальный уровень выбросов CO мг/кВт-ч 30,1 32,6 41,7 35,5 32,6

Модель 170 200
Номинальная тепловая мощность 80/60°C макс./мин. кВт 155,5/14,6 180,3/18,1
Номинальная тепловая мощность 40/30°C макс./мин. кВт 170,9/16,1 197,4/19,8
Объем воды в котле л 21.3 25.8
Давление воды макс./мин. бар 6,0/0,7 6,0/0,7
Эффективность при 80/60ºC макс/мин % 97,90/98,23 97,70/97,91
Эффективность при 40/30ºC макс/мин % 107,60/107,90 107,00/107,30
Среднегодовая эффективность (NNG 75/60ºC) % 106,80 107,70
Среднегодовая эффективность (NNG 40/30ºC) % 111,50 111,70
Максимальная рабочая температура ºC 90 90
Максимальный перепад температуры теплоносителя ºC 30 30
Номинальное давление природного газа G25 мбар 25 25
Номинальное давление природного газа G20 мбар 20 20
Номинальное давление СУГ мбар 30/50 30/50
Масса пустого котла кг. 132 140
Размеры Ш х Г х В мм 690x675x1050 690x675x1050
Уровень звуковой мощности LWA (внутри) дБ 67 63
Максимальный уровень выбросов NOx мг/кВт-ч 41,2 39,3
Максимальный уровень выбросов CO мг/кВт-ч 38,5 40,1
